Ajax EN54 I/O Module (2X2) - Propojení se zařízeními třetích stran
I/O modul Ajax EN54 (2X2) Jeweller je bezdrátový adresovatelný vstupně/výstupní modul určený pro bezproblémovou integraci zařízení třetích stran do požárních poplašných systémů Ajax a zároveň zachování plné shody s normami EN54. Tento všestranný modul překlenuje mezeru mezi stávajícím požárně bezpečnostním zařízením a moderní bezdrátovou technologií Ajax a umožňuje tak vylepšené možnosti reakce na nouzové situace bez nutnosti kompletní výměny systému.
.jpg?668fa879)

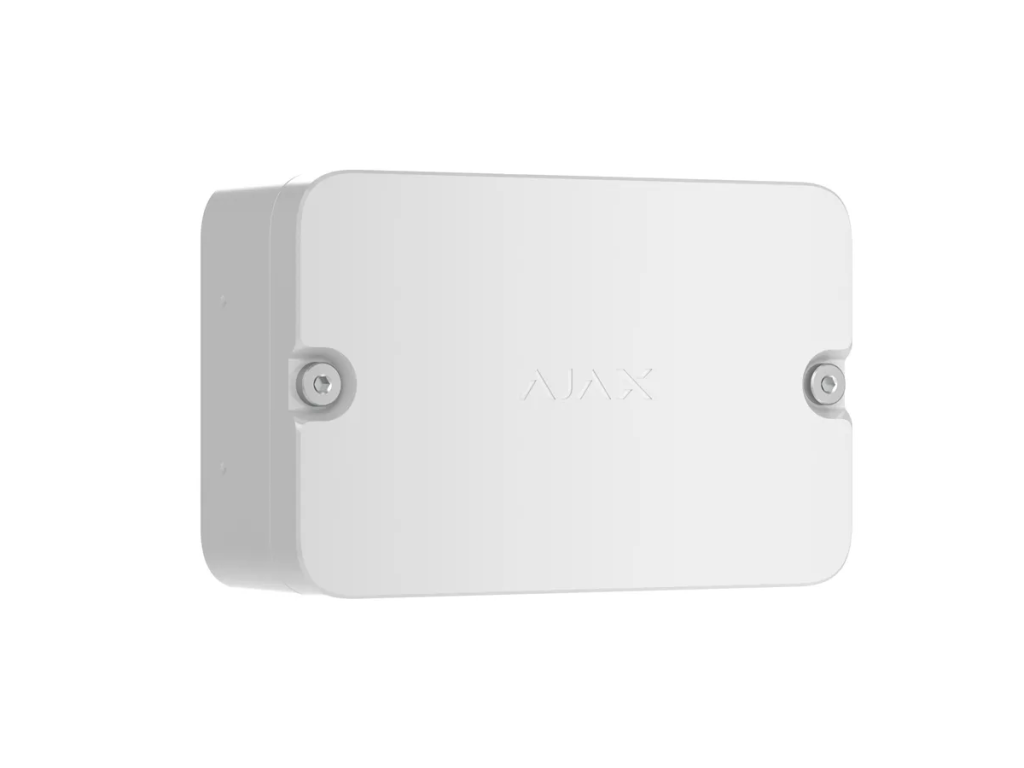

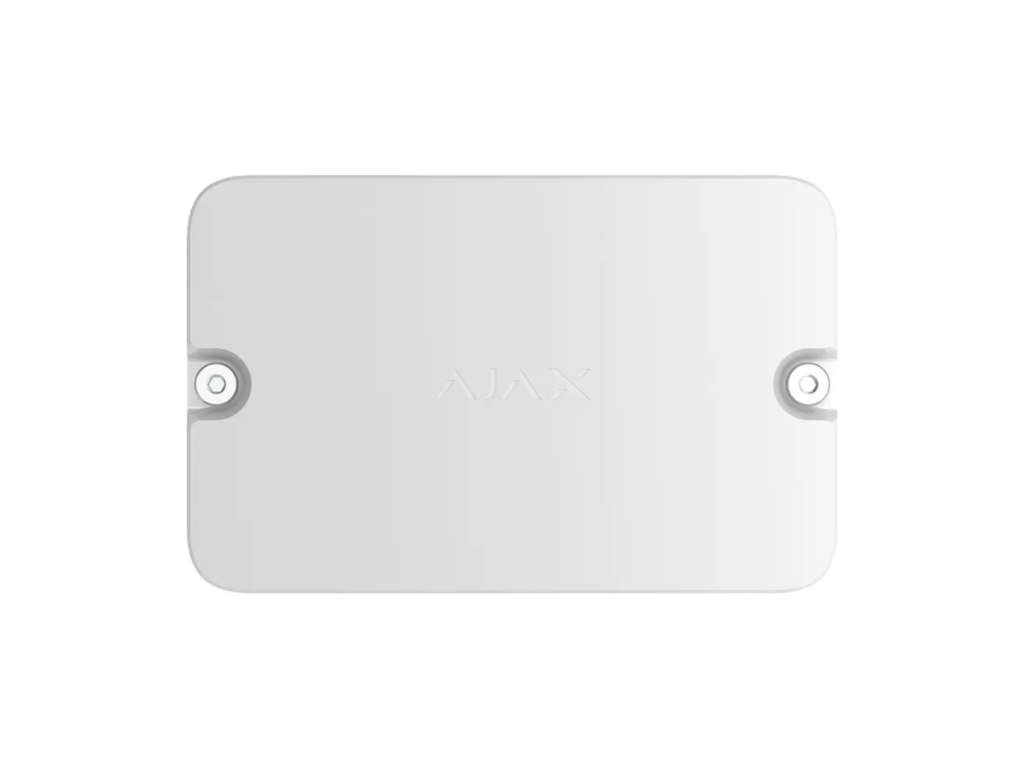

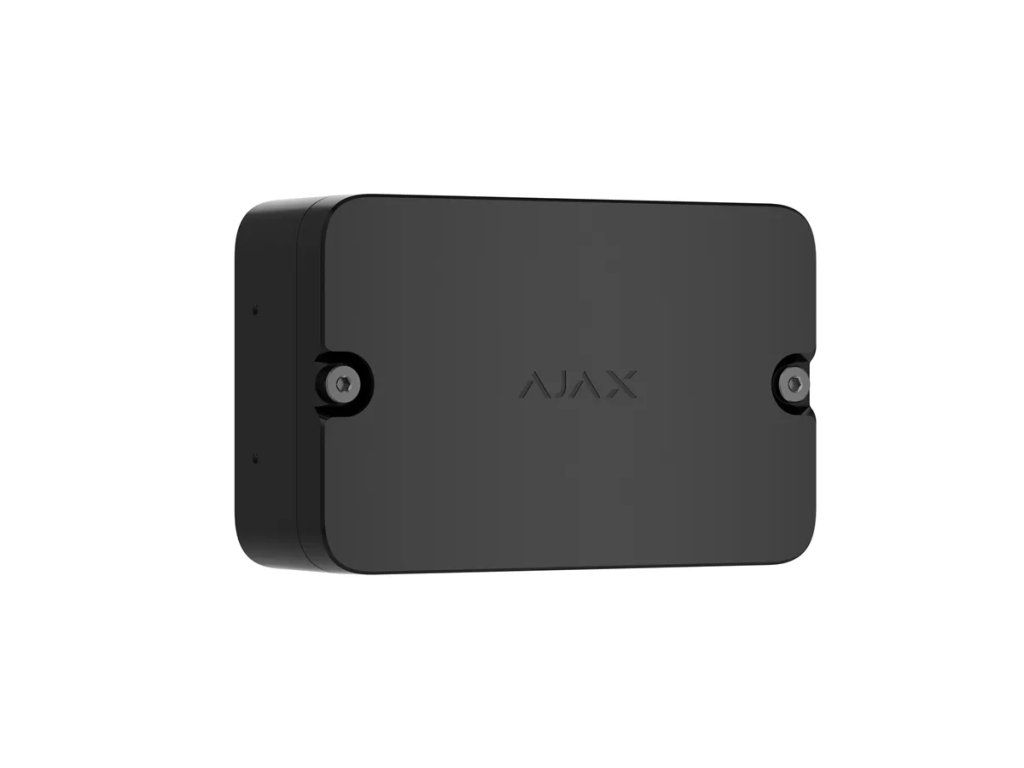

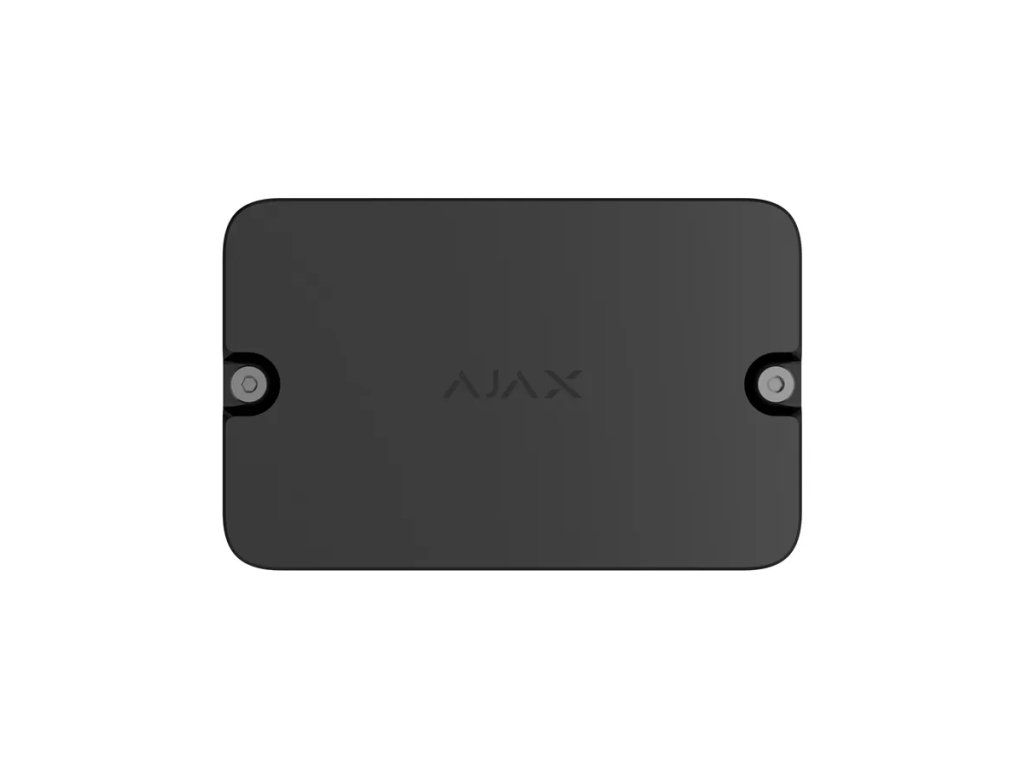

Ajax EN54 I/O Module (2X2) – propojení systému Ajax se zařízeními třetích stran
Ajax EN54 I/O Module (2X2) Jeweller je bezdrátový adresovatelný vstupně-výstupní modul se dvěma vstupy a dvěma reléovými výstupy. Umožňuje začlenit kabelová zařízení jiných výrobců do profesionálního požárního systému Ajax EN54 a řídit návazné technologie při poplachu.
Modul splňuje požadavky norem EN 54-18 a EN 54-25. Prostřednictvím vstupů přijímá stavové nebo poplachové signály a pomocí výstupů může ovládat externí obvody, například dveřní systémy, výtahy, ventilaci nebo hlasovou evakuaci.
- 2 vstupy pro kabelová zařízení třetích stran
- 2 samostatné reléové výstupy
- Certifikace podle EN 54-18 a EN 54-25
- Bezdrátová komunikace s ústřednou EN54 Fire Hub
- Napájení z baterií bez externího zdroje pro samotný modul
Dva vstupy pro zařízení třetích stran
Dvojice vstupů umožňuje přenést do systému Ajax signály z kompatibilních kabelových zařízení, například z externích detektorů, požárnického klíčového spínače, dveřních systémů nebo řídicích panelů výtahů. Pro každý vstup lze v aplikaci nastavit odpovídající typ události.
Podporována jsou zapojení NO, NC, EOL, 2EOL a 3EOL. Při použití vyvažovacích rezistorů dokáže modul podle typu zapojení rozpoznat nejen změnu stavu, ale také přerušení vedení, zkrat a poruchu.
- Dva nezávislé vstupy Input 1 a Input 2
- Typy zapojení NO, NC, EOL, 2EOL a 3EOL
- Volitelný typ události pro každý vstup
- Dohled kabelového vedení při zapojení s EOL
- Sady vyvažovacích rezistorů jsou součástí balení
Dva výstupy pro řízení návazných technologií
Dva reléové výstupy umožňují při požárním poplachu nebo jiné definované události sepnout externí elektrický obvod. Modul lze využít například k odblokování dveří, ovládání bran, předání signálu výtahu, aktivaci hlasového evakuačního systému nebo řízení dalších požárně-bezpečnostních technologií.
Výstupy podporují odporovou zátěž v rozsahu 10–250 V AC při proudu 5 mA až 10 A nebo 10–30 V DC při proudu 5 mA až 5 A. Modul připojená zařízení nenapájí – pouze spíná jejich samostatně napájené obvody.
- Dva samostatné reléové výstupy
- Spínání 10–250 V AC, 5 mA až 10 A
- Spínání 10–30 V DC, 5 mA až 5 A
- Hodnoty platí pro odporovou zátěž
- Externí zařízení musí mít vlastní napájení
Automatická reakce a bezpečný nouzový režim
I/O modul rozšiřuje systém Ajax EN54 o automatické řízení návazných zařízení. Při definované události může systém okamžitě aktivovat odpovídající výstup a provést předem nastavenou bezpečnostní akci bez nutnosti ručního zásahu.
Funkce fail-safe zvyšuje provozní bezpečnost: pokud je modul offline, má vybité baterie nebo zaznamená hardwarovou poruchu, může automaticky aktivovat připojená zařízení. Konkrétní logika výstupů a jejich bezpečný stav musí odpovídat projektu a charakteru připojené technologie.
- Automatické řízení návazných technologií
- Samostatná konfigurace obou vstupů a výstupů
- Nouzový režim fail-safe
- Adresné zobrazení událostí v aplikacích Ajax
- Přenos odpovídajících kódů událostí na dohledové centrum
Spolehlivá komunikace Jeweller
Pro spojení s ústřednou využívá modul obousměrnou bezdrátovou technologii Jeweller. Komunikační dosah činí v otevřeném prostoru až 1 700 metrů. Ve velkých nebo členitých objektech lze signál rozšířit pomocí EN54 Fire ReX Jeweller.
Přenášená data jsou chráněna blokovým šifrováním s dynamickým klíčem. Přeskakování pracovních frekvencí zvyšuje odolnost proti rádiovému rušení a systém dokáže podle nastavení zjistit ztrátu spojení již přibližně po 36 sekundách.
- Obousměrná bezdrátová komunikace Jeweller
- Dosah až 1 700 m v otevřeném prostoru
- Šifrování komunikace dynamickým klíčem
- Přeskakování frekvencí proti rušení
- Možnost rozšíření dosahu pomocí EN54 Fire ReX Jeweller
Promyšlená instalace a dohled kabeláže

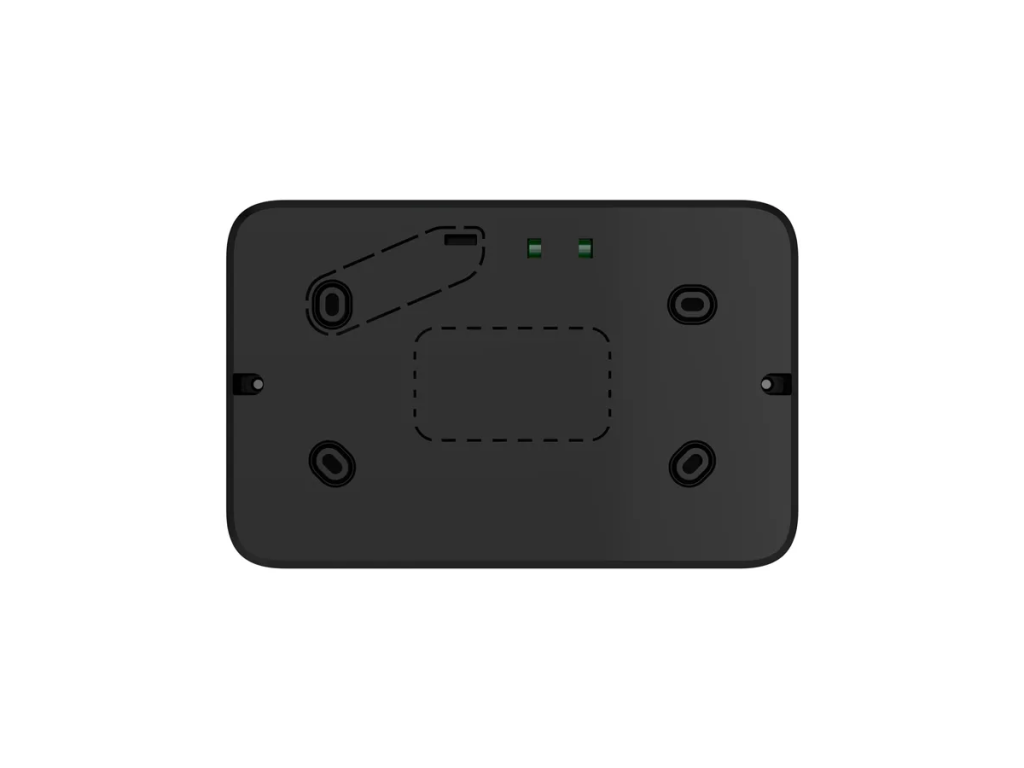

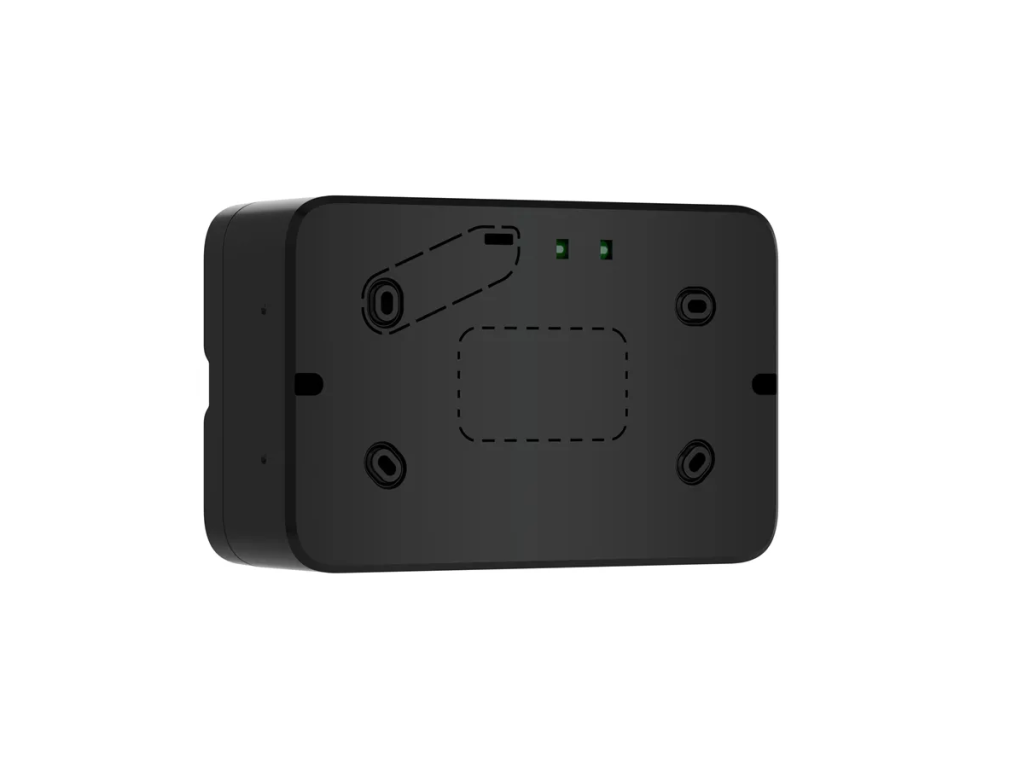

Kabely lze do krytu přivést zezadu, ze stran, shora nebo zespodu. Podporovaný průřez vodičů je 0,4 až 2,5 mm². Délka kabelového spojení mezi vstupem modulu a zařízením třetí strany může dosahovat až 100 m při použití požárně odolného kabelu 2 × 1,5 mm².
Modul se přidává do systému naskenováním QR kódu a jeho vstupy, výstupy i typy událostí se nastavují v aplikaci Ajax. Tamper upozorní na otevření víka nebo sejmutí modulu z montážní plochy.
- Vedení kabelů z několika směrů
- Průřez připojovaných vodičů 0,4 až 2,5 mm²
- Délka vstupního vedení až 100 m za stanovených podmínek
- Rychlé přidání do systému pomocí QR kódu
- Tamper proti otevření krytu a sejmutí modulu
Bateriové napájení bez externího zdroje
Samotný modul je napájen dvěma předinstalovanými bateriemi CR123A s vypočtenou životností až 5 let. Pro provoz modulu proto není nutný externí napájecí zdroj; napájení připojených zařízení však musí být zajištěno samostatně.
Kryt s ochranou IP21C je určen výhradně pro instalaci ve vnitřním prostředí. Povolený provozní rozsah je od 0 do +50 °C při relativní vlhkosti do 80 %. Materiál krytu splňuje třídu hořlavosti UL 94 V-0.
- Napájení 2× baterií CR123A
- Výdrž baterií až 5 let
- Bez externího napájení pro samotný modul
- Pro vnitřní použití, krytí IP21C
- Provozní teplota od 0 do +50 °C
Často kladené otázky
K čemu slouží Ajax EN54 I/O Module (2X2)?
Modul umožňuje propojit požární systém Ajax EN54 s kompatibilními kabelovými zařízeními třetích stran. Má dva vstupy pro příjem stavů a dva reléové výstupy pro řízení externích obvodů.
Jaká zařízení lze připojit ke vstupům?
Podle projektu lze připojit například kompatibilní externí detektory, požárnické klíčové spínače, dveřní systémy nebo výstupy řídicích panelů výtahů. Připojené zařízení musí poskytovat podporovaný typ kontaktu.
Jaké druhy zapojení vstupů modul podporuje?
Podporována jsou zapojení NO, NC, EOL, 2EOL a 3EOL. U zapojení s vyvažovacími rezistory může modul podle konfigurace sledovat také přerušení vedení, zkrat a poruchu.
Co lze ovládat pomocí reléových výstupů?
Výstupy mohou podle projektu spínat například dveřní zámky, brány, vstupy řídicích systémů výtahů, ventilaci, osvětlení nebo hlasové evakuační systémy.
Jaké napětí a proud mohou výstupy spínat?
Pro odporovou zátěž podporují výstupy 10–250 V AC při proudu 5 mA až 10 A nebo 10–30 V DC při proudu 5 mA až 5 A.
Dokáže modul napájet připojená zařízení?
Ne. Modul pouze spíná nebo sleduje jejich obvody. Externí zařízení musí mít vlastní odpovídající napájení. Baterie uvnitř modulu napájejí pouze samotný I/O modul.
Co znamená nouzový režim fail-safe?
Pokud je modul offline, má vybité baterie nebo zaznamená hardwarovou poruchu, může automaticky aktivovat připojená zařízení. Bezpečný stav a logiku výstupů musí určit projektant podle připojené technologie.
Jaký je dosah bezdrátové komunikace?
Dosah technologie Jeweller je až 1 700 m v otevřeném prostoru. V budovách závisí skutečný dosah na konstrukcích, rušení a umístění zařízení. Dosah lze rozšířit pomocí EN54 Fire ReX Jeweller.
Jak je modul napájen a jak dlouho baterie vydrží?
Napájení zajišťují dvě předinstalované baterie CR123A s vypočtenou životností až 5 let. Skutečná výdrž závisí na kvalitě rádiového spojení, nastavení a četnosti aktivace výstupů.
Lze EN54 I/O Module instalovat venku?
Ne. Modul je určen pouze pro vnitřní použití. Má krytí IP21C a povolený provozní rozsah od 0 do +50 °C při relativní vlhkosti do 80 %.
Doplňkové parametry
| Kategorie: | Ajax EN54 Line - Protipožární ochrana |
|---|---|
| Záruka: | 2 roky |
